운영개념

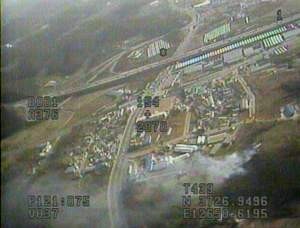

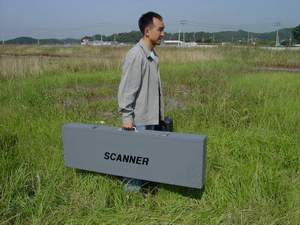

SCANNER 시스템은 소규모 단위에서 용이하게 운영할 수 있는 휴대용 무인항공기 시스템으로, 반경 5 Km 이내 사각지역(산, 언덕, 건물 등)의 감시 및 정찰 임무가 요구될 때 무인 비행체를 10분 이내에 조립하여 발사시키고, 지상운영장비를 통해 실시간으로 영상 감시 및 정찰을 수행하는 신개념의 무인항공기이다.
  SCANNER 시스템은 크게 무인 비행체와 지상운영장비로 나뉘어 진다. 전기 모터를 동력으로 최소 1시간 이상의 비행이 가능한 기체에는 실시간 영상 탐색을 위한 소형 비디오카메라, 좌표 탐색을 위한 위치측정시스템(GPS) 등의 전자탑재장비가 장착되어 있으며, 지상운영장비는 실시간으로 전송되어 오는 영상의 수신 장비와 조종을 위한 조종 장비, 그리고 무인 비행체의 좌표를 실시간으로 지도상에 나타내어 주는 지리정보시스템(GIS) 이 탑재된 휴대용 컴퓨터로 구성되어 있다.
  일반적인 개념의 무인항공기는 장기 체공과 원거리 감시/정찰이 주요 임무로 무인 비행체의 이/착륙에 활주로 혹은 발사/회수장치를 필요로 한다. 또한 그 운영에 있어 부수적인 다양한 형태의 지상지원 및 운영시스템이 요구되는데, 이는 기존 무인항공기를 근거리 감시/정찰에 적용할 수 없는 이유가 된다. 그러나
SCANNER 시스템은 근거리 정찰 목적에 부합하도록 발사, 회수, 조종 및 임무장비 등의 구성을 축소화하므로써 작은 공간과 짧은 시간내에 운영될 수 있는 휴대용 무인항공기라는 데 장점이 있다. 또한 그 운영에 있어 동력원인 전기모터의 사용은 적은 소음과 진동으로 무인 정찰을 위한 영상의 질을 높여주며, 크기가 작은 무인 비행체는 무인 감시에 매우 효과적이라는 장점이 있다.

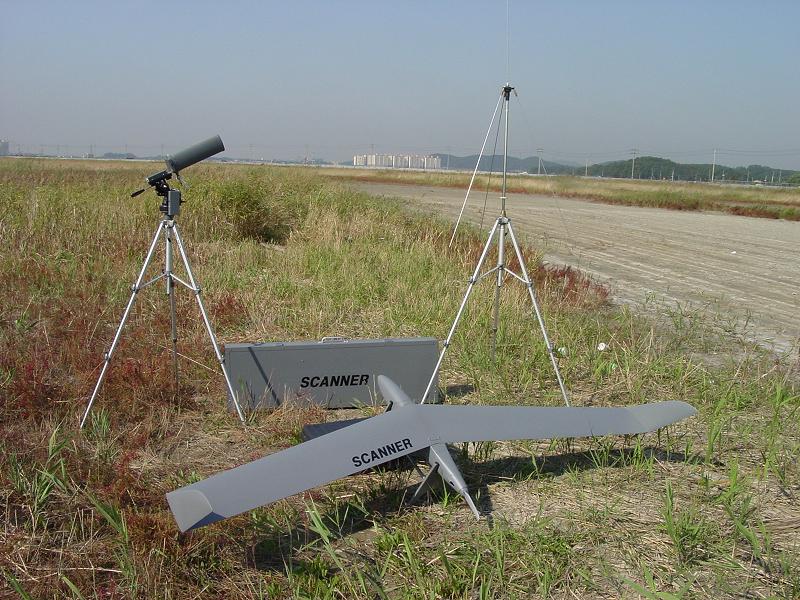

무인 비행체(Unmanned Aerial Vehicle)
     - 비행 제어 컴퓨터
     - 주/야간 비디오 카메라 (전방/하방)
     - 무선 조종 및 영상 송수신기
     - 안테나

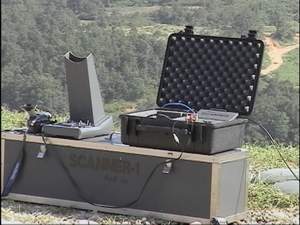

  지상운영장비(Ground Operation System)
     - 모니터 조종기
     - 무선 조종 및 영상 송수신기
     - 안테나
     - 휴대용 컴퓨터
  부가장비
     - Battery 충전기



 - 날개 길이  :  2900 mm
    - 동체 길이  :  1200 mm
    - 최대 이륙 중량  :  5.5 Kg


    - 비행 시간  :  1.5 Hours
    - 비행 속도  :  40 - 70 Km/h
    - 임무 반경  :  10 Km
    - 최대 운영 고도  :  300 m


    - 주간
비디오 카메라 : 칼라 CCD 카메라
    - 야간 비디오 카메라 : Thermal IR Camera
    - GPS 수신기 : C/A 코드 GPS
    - 자동비행 : 자동선회, 자동귀환, 자동경로비행

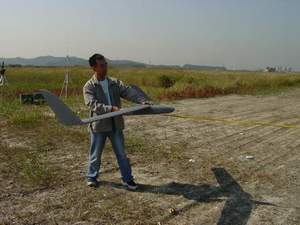

    - 이륙 : 조립형 번지 발사대
    - 회수 : 동체 착륙/그물 회수
    - 비상시 자동회수 기능



  군사용
     - 대테러 기지방어용
     - 소규모 단위(대대급)의 전방 사각지역 정찰
     - 포병부대 표적 좌표 획득 및 통제

   민수용
     - 산불 감시
     - 환경 파괴 및 오염 감시
     - 도로 교통 상황 정보


소형 UAV 전투실험
